使用ping命令丢包或不通时的链路测试方法

链路测试流程

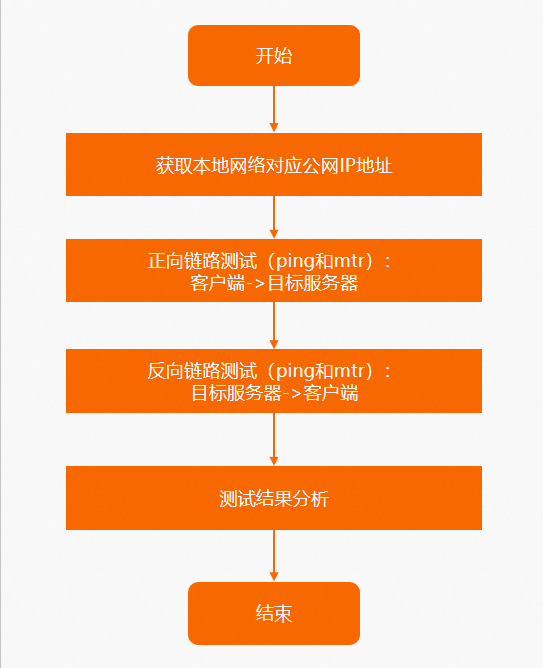

通常情况下，链路测试流程如下图所示。

进行链路测试

Linux操作系统

MTR是一款网络诊断工具，其将 ping 和 traceroute 的功能合并，相对于 traceroute 只会做一次链路跟踪测试，mtr 会对链路上的相关节点做持续探测并给出相应的统计信息。因此，mtr 能避免节点波动对测试结果的影响，所以其测试结果更正确，建议优先使用。

安装

sudo yum install mtr

使用MTR

mtr [-hvrctglspni46] [-help] [-version] [-report] [-report-cycles=COUNT] [-curses] [-gtk] [-raw] [-split] [-no-dns] [-address interface] [-psize=bytes/-s bytes] [-interval=SECONDS] HOSTNAME [PACKETSIZE]

常见的可选参数说明如下：
|可选参数|参数说明|
|-|-|-|
|-r或-report|以报告模式显示输出|
|-p或-split|将每次链路跟踪的结果分别列出来|
|-s或-psize|指定ping数据包的大小|
|-n或-no-dns|不对IP地址做域名反解析|
|-a或-address|设置发送数据包的IP地址（该参数用于主机存在多个IP地址的场景）|
|-4|只使用IPv4协议|
|-6|只使用IPv6协议|

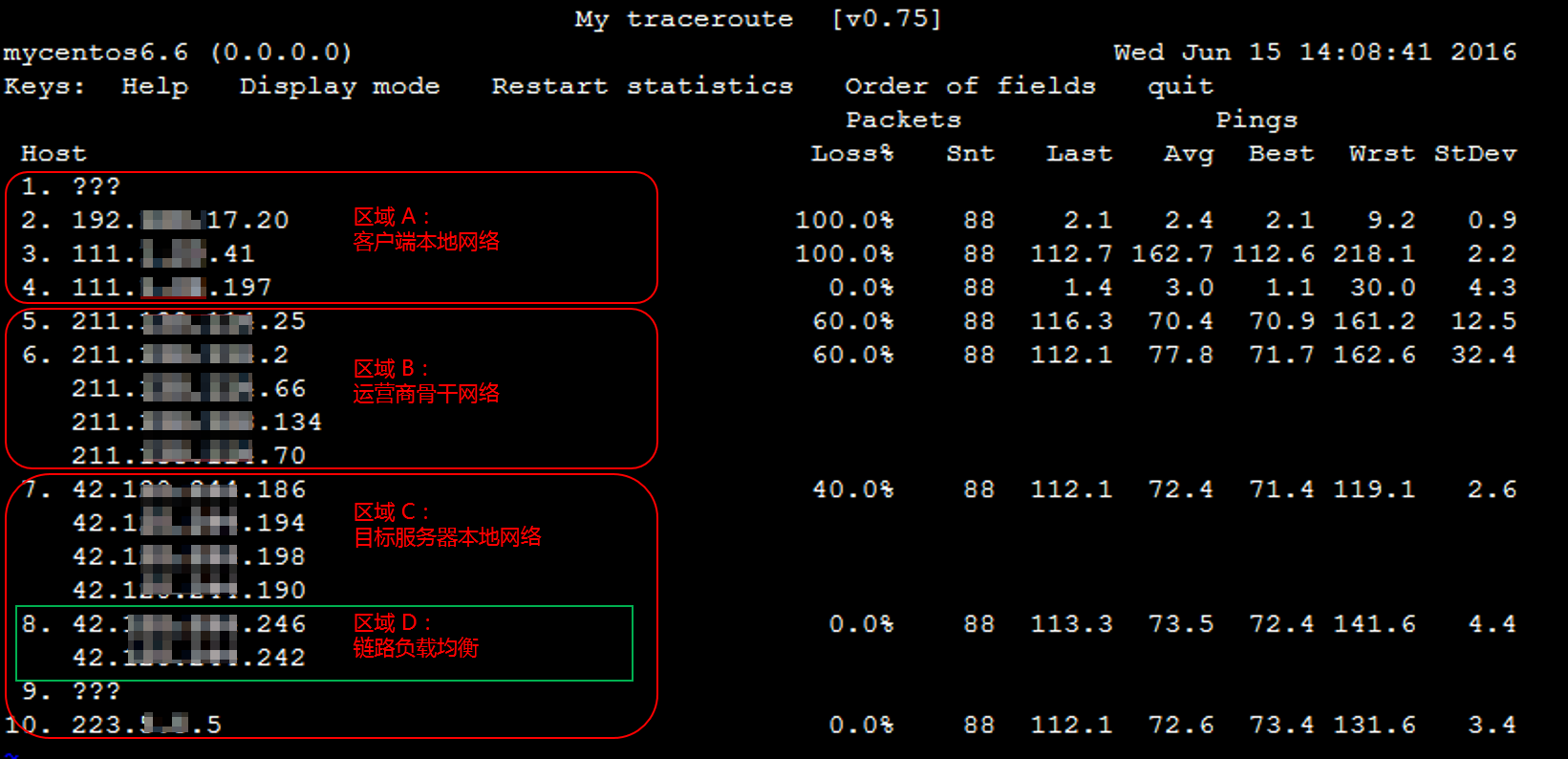

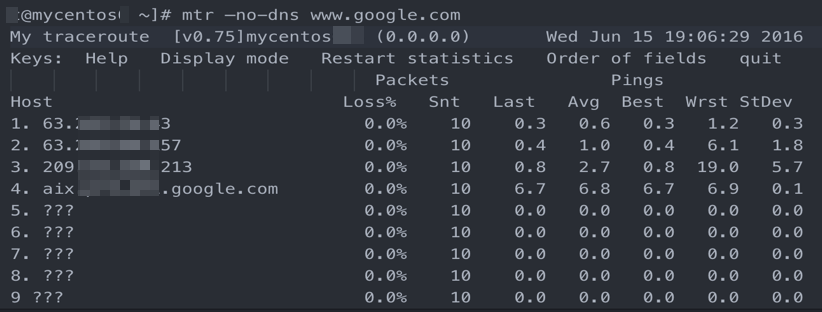

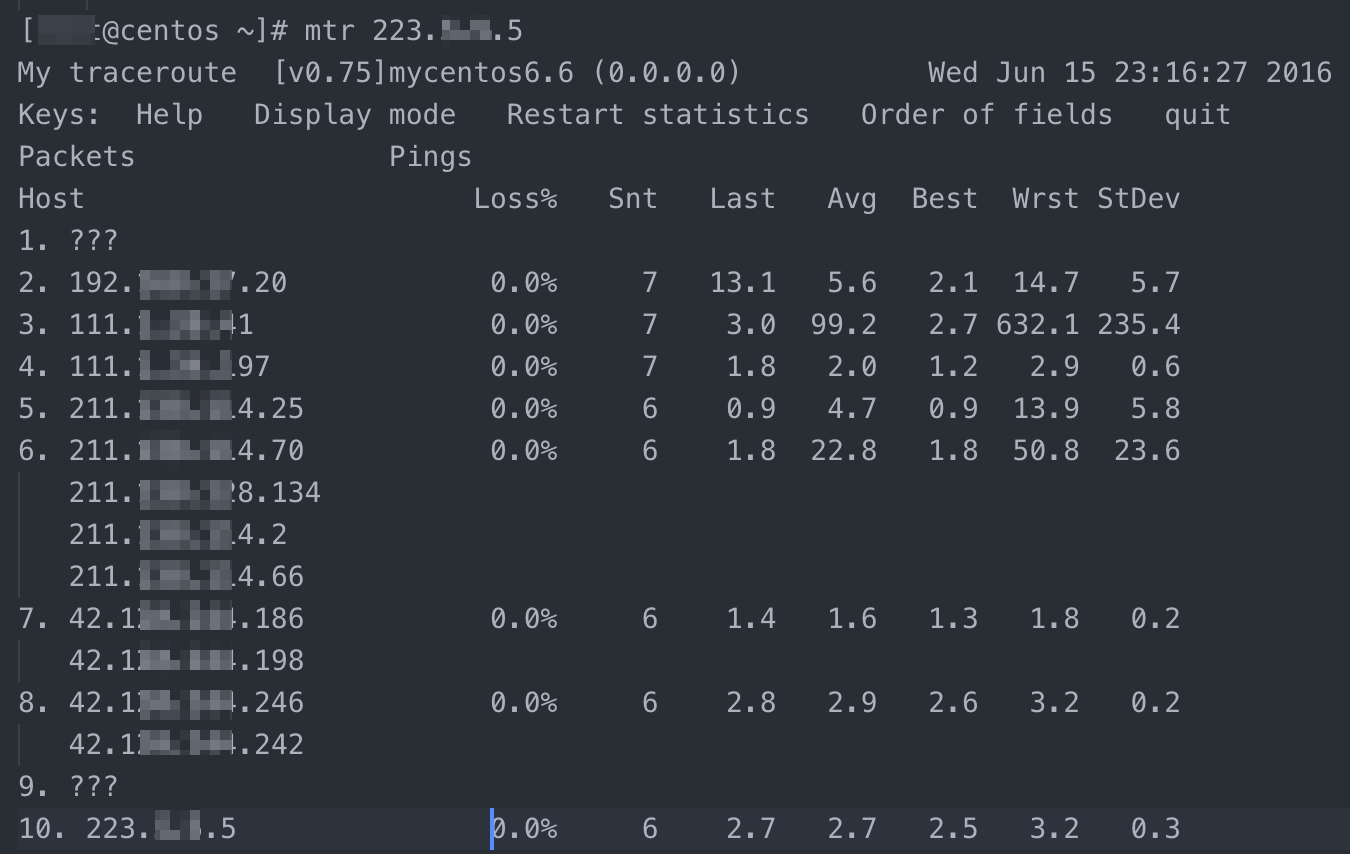

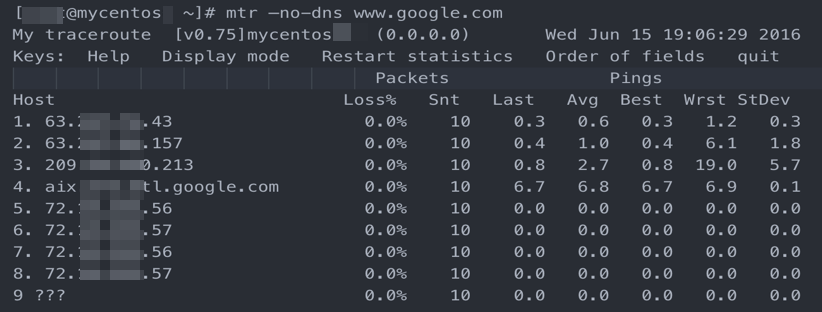

MTR返回示例

以执行mtr 目标IP地址命令为例，返回结果如下：

默认配置下，返回结果列表中各数据项的说明如下：
|参数|参数说明|
|-|-|-|
|Host|节点IP地址和域名（可按n切换显示）|
|Loss%|节点丢包率|
|Snt|已发送数据包数。默认10，可以通过参数-c指定|
|Last|最近一次的探测延迟值|
|Avg|探测延迟的平均值|
|Best|探测延迟的最小值|
|Wrst|探测延迟的最大值|
|StDev|标准偏差（值越大说明相应节点越不稳定）|

Windows操作系统

WinMTR 是 mtr 工具在 Windows 环境下的图形化实现，但进行了功能简化，只支持部分 mtr 的参数。WinMTR 默认发送 ICMP 数据包进行探测，无法切换。相比 tracert，WinMTR 能避免节点波动对测试结果的影响，所以测试结果更正确。所以在 WinMTR 可用的情况下，建议优先使用 WinMTR 进行链路测试。

安装

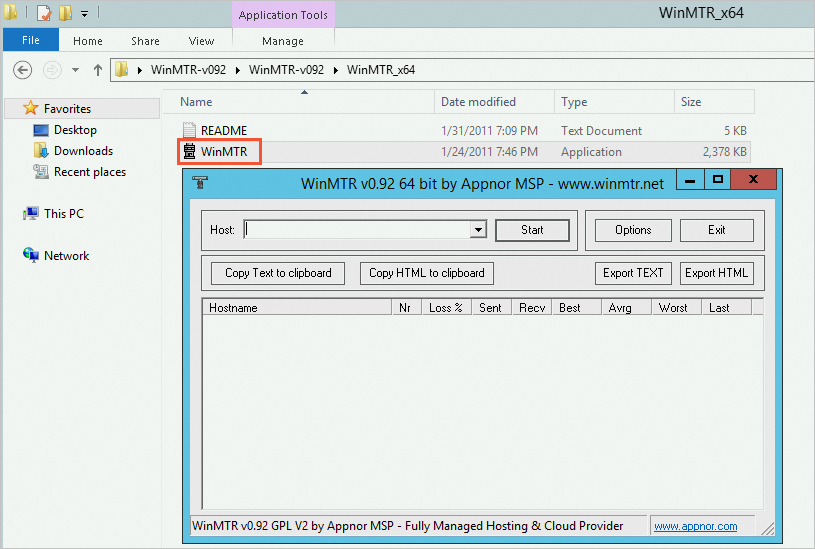

下载WinMTR后无需安装，直接解压运行即可，操作方法非常简单，操作步骤如下。

  • 前往WinMTR官网下载 WinMTR。
  • 解压WinMTR压缩包，并双击运行 WinMTR。
  • 在Host中，输入目标服务器域名或IP地址。

  • 注意：输入的目标服务器域名或IP地址不能包含空格！


其他参数说明如下：
|参数|参数说明|
|-|-|-|
|Copy Text to clipboard|将测试结果以文本格式复制到粘贴板|
|Copy HTML to clipboard|将测试结果以HTML格式复制到粘贴板|
|Export TEXT|将测试结果以文本格式导出到指定文件|
|Export HTML|将测试结果以HTML格式导出到指定文件|
|Options|可选参数，包括如下设置：
Interval（sec）：每次探测的间隔（过期）时间。默认为1秒。
Ping size（bytes）：PING探测所使用的数据包大小，默认为64字节。
Max. hosts in LRU list：LRU列表支持的最大主机数，默认值为128。
Resolve names：通过反查IP地址以域名显示相关节点。|

  • 单击Start，开始测试。
  • 开始测试后，Start 会自动变成 Stop，WinMTR 自动显示测试结果。
  • 运行一段时间后，单击 Stop 停止测试。

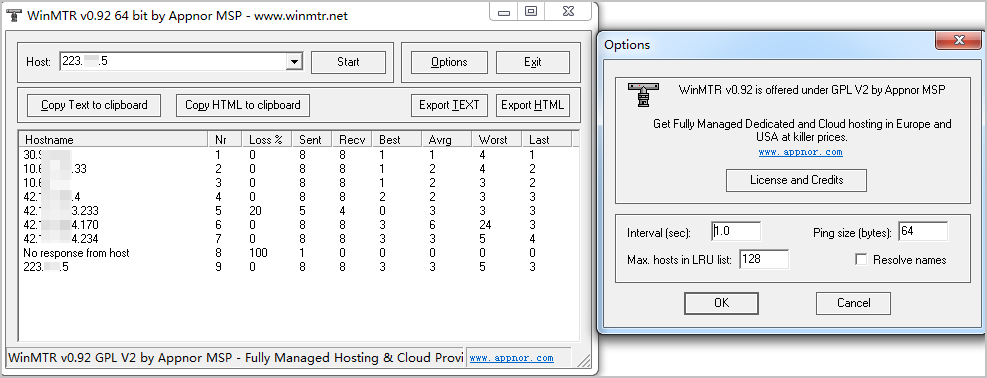

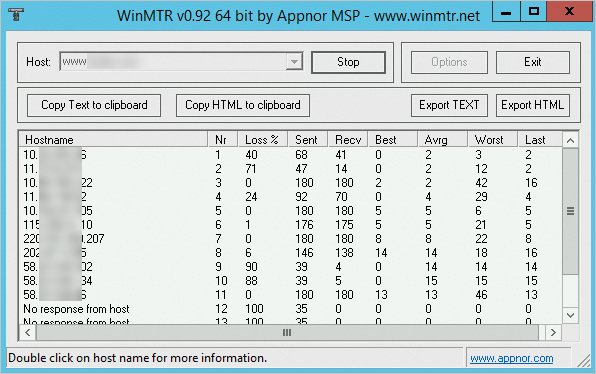

WinMTR返回示例

以测试目标服务器域名为例，返回示例如下：

默认配置下，返回结果中各数据项的说明如下：
|参数|参数说明|
|-|-|-|
|Hostname|节点IP地址和域名|
|Nr|节点编号|
|Loss%|节点丢包率|
|Sent|已发送的数据包数量|
|Recv|已成功接收的数据包数量|
|Best|节点延迟的最小值|
|Avg|节点延迟的平均值|
|Worst|节点延迟的最大值|
|Last|节点延迟的最后一次值|
|StDev|标准偏差（值越大说明相应节点越不稳定）|

链路测试结果说明


常见链路异常场景

目标主机网络配置不当

如下图所示，数据包在目标地址出现了100%的丢包。初步看是数据包没有到达，其实很有可能是目标服务器相关安全策略，例如防火墙、iptables 等禁用了ICMP所致，导致目的主机无法发送任何应答。所以，该场景需要排查目标服务器的安全策略配置。

ICMP限速

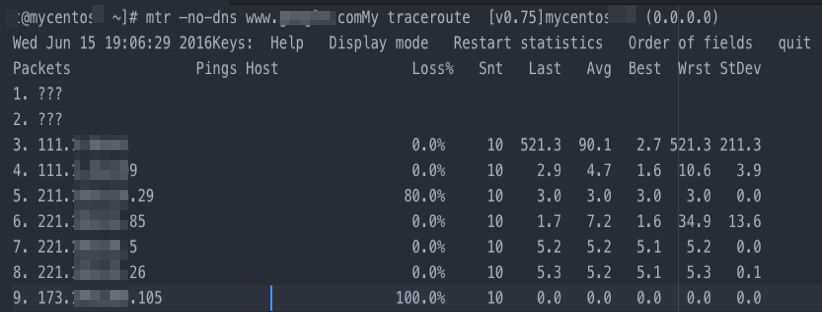

如下图所示，数据包在目标地址出现了 100% 的丢包。初步看是数据包没有到达，其实很有可能是目标服务器相关安全策略，例如防火墙、iptables 、运营商策略等禁用了 ICMP 所致，导致目的主机无法发送任何应答。所以，该场景需要排查目标服务器的安全策略配置，或结合反向 MTR 链路测试综合分析。

链路中存在环路

如下图所示，数据包在第 5 跳之后出现了循环跳转，导致最终无法到达目标服务器。这通常是由于运营商相关节点路由配置异常，即链路中存在环路所致。所以，该场景需要联系相应节点归属运营商处理。

链路中断

如下图所示，数据包在第 4 跳之后就无法收到任何反馈。这通常是由于相应节点中断所致。建议结合反向链路测试做进一步确认。该场景需要联系相应节点归属运营商处理。
